使用说明书
延时触发模块说明
延时触发模块说明
工作模式：
给信号，延时A秒启动B秒自动停止，在延时A秒时间中，再次有信号，重新延时A秒启动B秒自动停止
设置说明：
第一次按K1，超过1秒，显示A001，按二次显示B001
A显示延时多少时间后开启继电器，B显示开起继电器多长时间关闭继电器
K2数字增加，K3数字减少，K4设置小数点位置
小数点时间单位说明：
X.XX 小数点在百位，计时范围：0.01秒~9.99秒
XX.X 小数点在十位，计时范围：0.1秒~99.9秒
XXX. 小数点在个位，计时范围：1分钟~999分钟
XXX 没有小数点， 计时范围：1秒~999秒

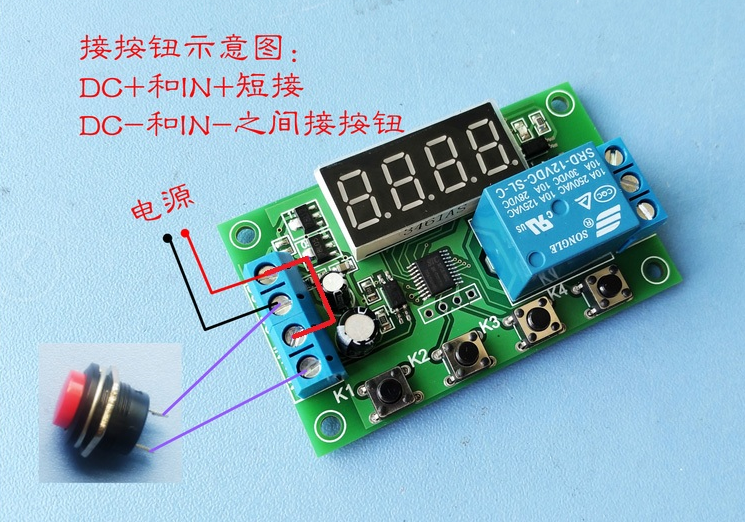

接线说明：
NO:常开，COM：公共，NC常闭
DC+：接直流电源12正，DC1：接直流电源12负
道闸接线方式：
模块COM接道闸公共，模块NO接道闸关
模块DC+：接直流电源12正，模块C1：接直流电源12负，
模块DC+：模块IN+，模块DC1-接地感器3，模块IN-接地感器4
